Kao dobavljač LCD COG (čip na staklu) zaslona s dugogodišnjim iskustvom u industriji, uzbuđen sam što mogu podijeliti detaljan proces proizvodnje LCD COG zaslona. U ovom blogu provest ću vas kroz svaki korak, od sirovina do konačnog proizvoda, tako da možete razumjeti složenost i preciznost uključenu u stvaranje ovih visokokvalitetnih zaslona.
1. Priprema sirovina
Prvi korak u proizvodnji LCD COG zaslona je prikupljanje potrebnih sirovina. Glavne komponente uključuju staklene podloge, tekuće kristale, integrirane sklopove (IC), polarizatore i vodljive filmove.
-
Staklene podloge: Staklo visoke kvalitete bitno je za bazu LCD-a. Ove staklene podloge pažljivo su odabrane zbog svoje ravnosti, prozirnosti i kemijske stabilnosti. Ne smiju imati nedostataka kao što su ogrebotine i nečistoće koji bi mogli utjecati na kvalitetu prikaza.
-
Tekući kristali: Tekući kristali su ključna tvar koja kontrolira prijenos svjetla na zaslonu. Dostupne su različite vrste tekućih kristala, svaki s jedinstvenim svojstvima kao što su vrijeme odziva, kut gledanja i omjer kontrasta. Odabiremo najprikladniji materijal od tekućih kristala na temelju specifičnih zahtjeva zaslona koji proizvodimo.
-
Integrirani krugovi (IC): IC-ovi se koriste za kontrolu tekućih kristala i daju potrebne električne signale za prikaz slika. Izbor IC-ova ovisi o razlučivosti zaslona, zahtjevima sučelja i potrošnji energije.
-
Polarizatori: Polarizatori se koriste za kontrolu polarizacije svjetlosti koja prolazi kroz zaslon. Oni su bitni za postizanje dobrog kontrasta i vidljivosti.
-
Vodljivi filmovi: Vodljivi filmovi koriste se za spajanje IC-ova na staklene podloge i druge komponente. Moraju imati dobru vodljivost i prianjanje kako bi osigurali pouzdane električne veze.
2. Priprema staklene podloge
Nakon što su sirovine spremne, staklene podloge prolaze kroz niz pripremnih procesa.
- Čišćenje: Staklene podloge su temeljito očišćene kako bi se uklonila sva prašina, prljavština ili organska onečišćenja. To se obično radi kombinacijom kemijskih sredstava za čišćenje i deionizirane vode. Ultrazvučno čišćenje također se može koristiti kako bi se osigurala visoka razina čistoće.
- Formiranje uzorka: Sljedeći korak je stvaranje uzoraka na staklenim podlogama. To se obično postiže postupkom fotolitografije. Na staklenu površinu nanosi se fotoosjetljivi otpornik, a zatim se preko njega stavlja maska s uzorkom. Ultraljubičasto svjetlo prolazi kroz masku, izlažući zaštitni sloj u željenom uzorku. Nakon razvijanja, izložena područja otpora se uklanjaju, ostavljajući iza sebe sloj s uzorkom na staklu.
- Taloženje elektrode: Vodljivi materijali, kao što je indij kositar oksid (ITO), talože se na staklene podloge s uzorkom kako bi se formirale elektrode. Elektrode se koriste za primjenu električnih signala na tekuće kristale. Za taloženje elektrodama obično se koriste tehnike fizičke parne depozicije (PVD) ili kemijske parne depozicije (CVD).
3. Punjenje tekućim kristalima
Nakon što su staklene podloge pripremljene, one se sastavljaju u ćeliju s malim razmakom između njih. Tekući kristali se tada pune u ovaj otvor.
- Sastavljanje ćelije: Dvije staklene podloge su poravnate i spojene pomoću brtvila. Brtvilo oblikuje perimetar oko podloga, ostavljajući mali otvor za punjenje tekućim kristalima.
- Liquid Crystal Injection: Tekući kristali se ubrizgavaju u ćeliju kroz otvor za punjenje pomoću procesa vakuumskog ubrizgavanja. Vakuum pomaže osigurati da tekući kristali potpuno ispune prazninu između podloga bez ikakvih mjehurića zraka.
- Brtvljenje: Nakon što se tekući kristali napune, otvor za punjenje se zatvara kako bi se spriječilo curenje tekućih kristala.
4. COG skupština
COG (Chip on Glass) proces sklapanja jedan je od najkritičnijih koraka u proizvodnji LCD COG zaslona.
- IC spajanje: Integrirani krugovi zalijepljeni su izravno na staklene podloge. To se obično radi pomoću anizotropnog vodljivog filma (ACF). ACF sadrži male vodljive čestice koje, kada se komprimiraju pod toplinom i pritiskom, stvaraju električne veze između IC i elektroda na staklu.
- Spajanje žice (ako je primjenjivo): U nekim slučajevima, spajanje žicama može se koristiti uz ACF spajanje kako bi se osigurale pouzdanije električne veze. Fine zlatne ili aluminijske žice koriste se za spajanje IC-a na elektrode na staklu.
- Testiranje: Nakon sastavljanja COG-a, zaslon prolazi niz električnih testova kako bi se osiguralo da IC ispravno funkcioniraju i da su električni priključci pouzdani.
5. Nastavak za polarizator
Polarizatori su pričvršćeni na vanjske površine staklenih podloga.
- Poravnanje: Polarizatori su pažljivo poravnati s molekulama tekućeg kristala na zaslonu. Ovo poravnanje je ključno za postizanje točne polarizacije svjetla i optimalne performanse prikaza.
- Laminacija: Polarizatori su laminirani na staklene podloge pomoću posebnog ljepila. Ljepilo mora imati dobru optičku čistoću i svojstva prianjanja kako bi se osiguralo snažno i trajno spajanje.
6. Završna montaža i testiranje
Nakon što su polarizatori pričvršćeni, zaslon prolazi završnu montažu i testiranje.
- Montaža kućišta: LCD COG zaslon je sastavljen u kućište koje pruža mehaničku zaštitu i podršku. Kućište također može uključivati priključke, rupe za montažu i druge značajke.
- Funkcionalno testiranje: Konačni zaslon podvrgava se opsežnom nizu funkcionalnih testova, uključujući testiranje kvalitete zaslona, svjetline, kontrasta, točnosti boja i vremena odziva. Svi neispravni zasloni identificiraju se i uklanjaju s proizvodne linije.
- Vizualni pregled: Vizualni pregled također se provodi kako bi se provjerilo ima li kozmetičkih nedostataka, poput ogrebotina, mrlja ili neravnomjernog prikaza.
Naš asortiman proizvoda

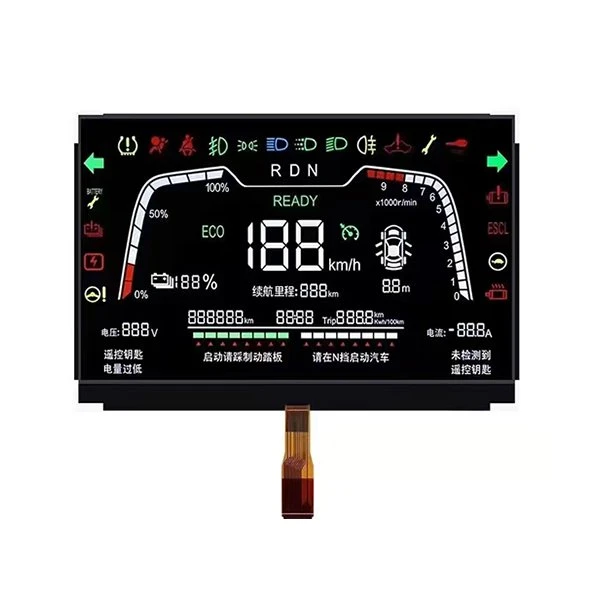

Kao vodeći dobavljač LCD COG zaslona, nudimo širok raspon proizvoda za zaslone kako bismo zadovoljili različite potrebe naših kupaca. Na primjer, imamoCog LCD 12840modul St7565r, koji je zaslonski modul visokih performansi s izvrsnom rezolucijom i pouzdanošću. Još jedan popularan proizvod je16*2 žuto-zeleni jednobojni LCD zaslon, koji se široko koristi u raznim industrijskim i potrošačkim aplikacijama. Također imamoCog LCD 6800 i 8080 i serija sučelja Spi, koji pruža fleksibilne mogućnosti sučelja za različite zahtjeve sustava.
Kontaktirajte nas za kupnju
Ako ste zainteresirani za naše LCD COG zaslone ili imate bilo kakve specifične zahtjeve za svoj projekt, pozivamo vas da nas kontaktirate radi kupnje. Naš tim stručnjaka spreman je pružiti vam detaljne informacije o proizvodu, tehničku podršku i konkurentne cijene. Nastojimo ponuditi proizvode najviše kvalitete i izvrsnu korisničku uslugu. Bilo da ste mala tvrtka ili velika korporacija, mi imamo rješenja koja će zadovoljiti vaše potrebe zaslona.
Reference
- "Zasloni s tekućim kristalima: Sheme adresiranja i elektro-optički efekti" KS Lee
- "Flat Panel Displays: Advanced Organic, Anorganic, and Nano Materials" uredio HS Nalwa
