Kako prikazati informacije o Bluetooth uređaju na TFT 2,4-inčnom Ili9341?

Bok tamo! Kao dobavljača TFT 2,4 inča Ili9341, često me pitaju kako prikazati informacije o Bluetooth uređaju na ovom zgodnom malom zaslonu. Pa sam mislio sastaviti ovaj post na blogu kako bih podijelio neke savjete i trikove o tome kako to možete postići.

Što ćete trebati

Prvo, razgovarajmo o tome što će vam trebati za početak. Očito, trebat će vam TFT 2,4 inčni Ili9341 zaslon. To je izvrstan mali zaslon visoke razlučivosti i živih boja, što ga čini savršenim za prikaz svih vrsta informacija.

Trebat će vam i mikrokontroler. Obično preporučujem korištenje Arduino ploče, poput Arduino Uno ili Mega. S njima je jednostavno raditi, imaju mnogo pinova za spajanje zaslona i drugih komponenti, a tu je i ogromna zajednica programera koji vam mogu pomoći ako naiđete na bilo kakve probleme.

Osim zaslona i mikrokontrolera, trebat će vam i Bluetooth modul. Postoji mnogo opcija, ali jedna od najpopularnijih je HC-05 ili HC-06. Ovi moduli su relativno jeftini, lako se konfiguriraju i mogu komunicirati sa širokim rasponom Bluetooth uređaja, uključujući pametne telefone, tablete i prijenosna računala.

Na kraju, trebat će vam premosne žice da sve povežete. Provjerite imate li dovoljno žica različitih duljina i boja da stvari budu organizirane.

Spajanje hardvera

Kada imate sve komponente, vrijeme je da ih počnete spajati. Evo vodiča korak po korak kako to učiniti:

Spojite TFT 2,4 inčni Ili9341 na Arduino: Zaslon Ili9341 ima nekoliko pinova koji se moraju spojiti na Arduino. Točne igle koje ćete morati koristiti ovisit će o vašim specifičnim postavkama, ali evo općeg pregleda:
- Spojite VCC pin zaslona na 5V pin na Arduinu.
- Spojite GND pin zaslona na GND pin na Arduinu.
- Spojite SCK pin zaslona na SCK (sat) pin na Arduinu.
- Spojite MISO pin zaslona na MISO (Master In Slave Out) pin na Arduinu.
- Spojite MOSI pin zaslona na MOSI (Master Out Slave In) pin na Arduinu.
- Spojite CS pin zaslona na digitalni pin na Arduinu (npr. pin 10).
- Spojite DC pin zaslona na digitalni pin na Arduinu (npr. pin 9).
- Spojite RST pin zaslona na digitalni pin na Arduinu (npr. pin 8).
Spojite Bluetooth modul na Arduino: Bluetooth modul također ima nekoliko pinova koji se moraju spojiti na Arduino. Evo kako to učiniti:
- Spojite VCC pin Bluetooth modula na 5V pin na Arduinu.
- Spojite GND pin Bluetooth modula na GND pin na Arduinu.
- Spojite TX (Transmit) pin Bluetooth modula na RX (Receive) pin na Arduinu.
- Spojite RX (prijem) pin Bluetooth modula na TX (prijenos) pin na Arduinu.

Obavezno još jednom provjerite sve veze kako biste bili sigurni da su sigurni i da nema labavih žica.

Instaliranje knjižnica

Prije nego počnete programirati Arduino za prikaz informacija o Bluetooth uređaju na TFT 2,4 inčnom Ili9341, morat ćete instalirati nekoliko biblioteka. Ove će biblioteke olakšati komunikaciju sa zaslonom i Bluetooth modulom.

Biblioteka Ili9341: Ova biblioteka vam omogućuje kontrolu TFT 2,4-inčnog Ili9341 zaslona. Možete ga instalirati putem Arduino IDE odlaskom naSkica > Uključi biblioteku > Upravljanje bibliotekamai traženje "Ili9341". Kada ga pronađete, kliknite gumb "Instaliraj".
SoftwareSerial Library: Ova biblioteka vam omogućuje stvaranje dodatnih serijskih priključaka na Arduinu, što je korisno za komunikaciju s Bluetooth modulom. Obično je unaprijed instaliran s Arduino IDE, ali ako nije, možete ga instalirati na isti način kao biblioteku Ili9341.
Bluetooth knjižnica: Postoji nekoliko Bluetooth biblioteka dostupnih za Arduino, ali jedna od najpopularnijih jeSoftwareSerialknjižnica. Možete ga koristiti za komunikaciju s Bluetooth modulom i primanje podataka s njega.

Pisanje kodeksa

Sada kada ste povezali sav hardver i instalirali biblioteke, vrijeme je da počnete pisati kod. Evo osnovnog primjera kako možete prikazati informacije o Bluetooth uređaju na TFT 2,4 inčnom Ili9341:

#include <SPI.h> #include <ILI9341_t3.h> #include <SoftwareSerial.h> // Definirajte pinove za zaslon #define TFT_CS 10 #define TFT_DC 9 #define TFT_RST 8 // Stvorite instancu zaslona ILI9341_t3 tft = ILI9341_t3(TFT_CS, TFT_DC, TFT_RST); // Kreirajte instancu Bluetooth serijskog porta SoftwareSerial bluetooth(11, 12); // RX, TX void setup() { // Inicijaliziraj prikaz tft.begin(); tft.setRotation(3); tft.fillScreen(ILI9341_BLACK); tft.setTextColor(ILI9341_WHITE); tft.setTextSize(2); // Inicijaliziraj Bluetooth serijski port bluetooth.begin(9600); } void loop() { if (bluetooth.available()) { String data = bluetooth.readStringUntil('\n'); tft.fillScreen(ILI9341_BLACK); tft.setCursor(10, 10); tft.println(podaci); }}

Ovaj kod inicijalizira TFT 2,4-inčni zaslon Ili9341 i Bluetooth modul, a zatim kontinuirano provjerava ima li dostupnih podataka iz Bluetooth modula. Ako postoji, očitava podatke i prikazuje ih na ekranu.

Rješavanje problema

Ako naiđete na probleme dok pokušavate prikazati informacije o Bluetooth uređaju na TFT 2,4 inčnom Ili9341, evo nekoliko stvari koje možete pokušati:

Provjerite spojeve: Provjerite jesu li sve veze između zaslona, Arduina i Bluetooth modula sigurne i jesu li žice labave.
Provjerite brzinu prijenosa podataka: Brzina prijenosa Bluetooth modula i Arduino moraju odgovarati. U gornjem primjeru koda, brzina prijenosa podataka postavljena je na 9600, stoga provjerite je li Bluetooth modul također konfiguriran za korištenje iste brzine prijenosa podataka.
Provjerite knjižnice: Provjerite jeste li ispravno instalirali sve potrebne biblioteke i jesu li ažurne.

Ostale TFT LCD opcije

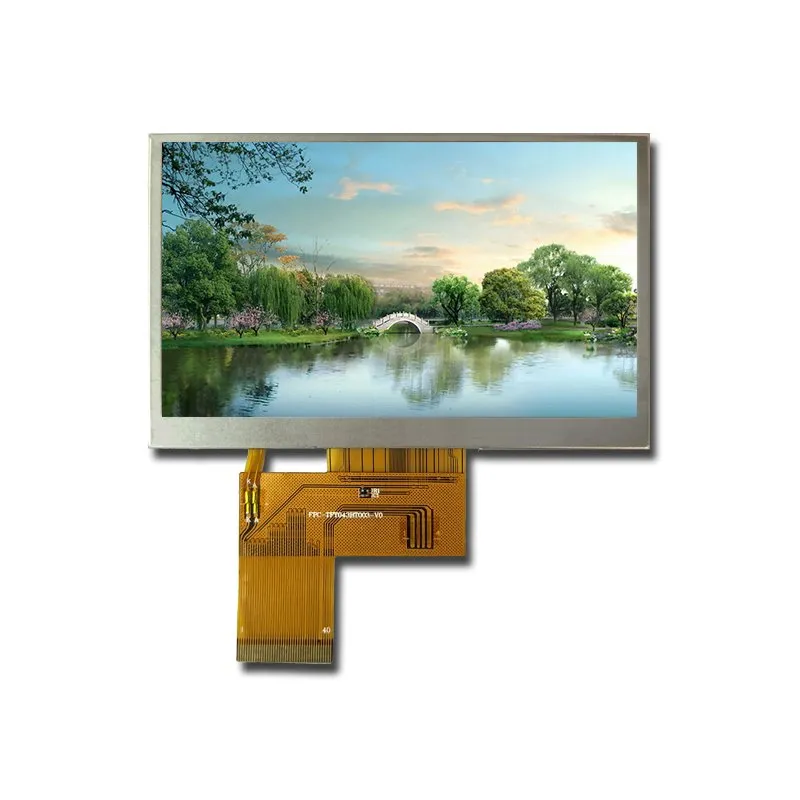

Ako tražite druge TFT LCD opcije, također nudimoTFT LCD zaslon od 4,3 inča 480×320 RGB sučelja, aZaslon Mipi sučelja, i a4,3-inčni 480×800 RGB sučelje IPS TFT LCD zaslon. Ovi zasloni nude različite rezolucije, sučelja i značajke, tako da možete odabrati onaj koji najbolje odgovara vašim potrebama.
